Pitchfork

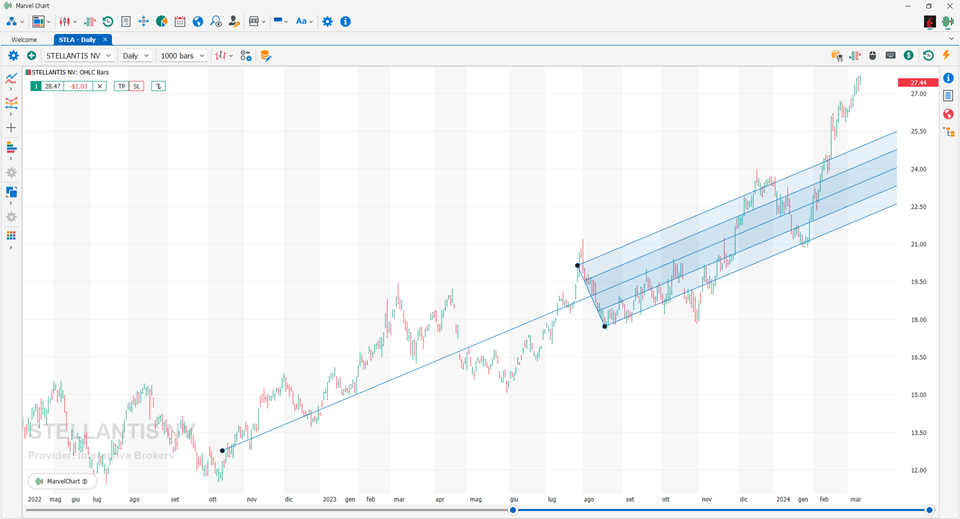

Un Pitchfork, o forchetta, è un disegno costituito da due linee di controllo incidenti tra loro, ed una serie di linee parallele alla prima linea di controllo. Le linee parallele sono racchiuse in ampiezza dall’estensione della seconda linea di controllo del disegno, e vengono estese sino ai bordi del grafico, determinando un’area di lavoro. La distanza relativa delle linee parallele segue la progressione di Fibonacci. Per aggiungere il pitchfork al grafico è sufficiente cliccare nella posizione sul grafico dove si intende posizionarlo, tenere cliccato il pulsante del mouse e spostarsi verso il secondo punto di controllo che determina il primo punto di controllo della seconda linea incidente, e rilasciare il pulsante. Spostando ora il mouse sul grafico si determina il secondo punto di controllo della seconda linea incidente. Un ulteriore click con il pulsante sinistro del mouse fissa la posizione della seconda linea e completa la procedura di inserimento del pitchfork. Dopo aver aggiunto il pitchfork al grafico è possibile modificarlo, cliccando su uno dei punti di controllo per selezionarlo e poi trascinandolo nella nuova posizione mantenendo premuto il pulsante sinistro del mouse.

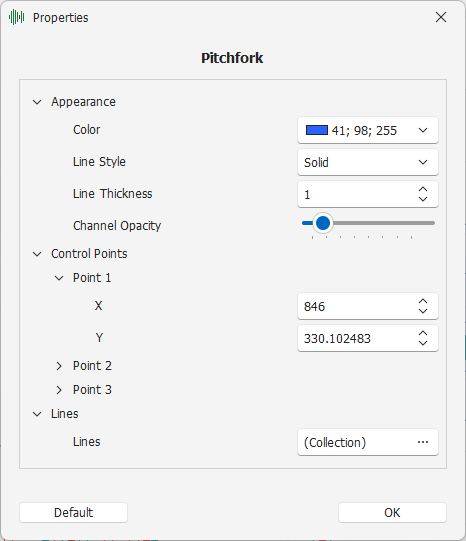

Impostazioni

• Appearance - Impostazioni relative alla modalità di disegno

  • Color - Colore delle linee

  • Line Style - Stile di disegno delle linee

  • Line Thickness - Spessore delle linee

  • Channel Opacity - Opacità del canale racchiuso tra le linee

• Control Points - Punti di controllo del Pitchfork

  • Point 1 - Primo punto di controllo del Pitchfork

    • X - Posizione relativa all'asse X, espressa come numero di barra

    • Y - Posizione relativa all'asse Y

  • Point 2 - Second punto di controllo del Pitchfork

    • X - Posizione relativa all'asse X, espressa come numero di barra

    • Y - Posizione relativa all'asse Y

  • Point 3 - Terzo punto di controllo del Pitchfork

    • X - Posizione relativa all'asse X, espressa come numero di barra

    • Y - Posizione relativa all'asse Y

• Lines - Linee del Pitchfork

  • Lines - Elenco editabile delle linee del Pitchfork

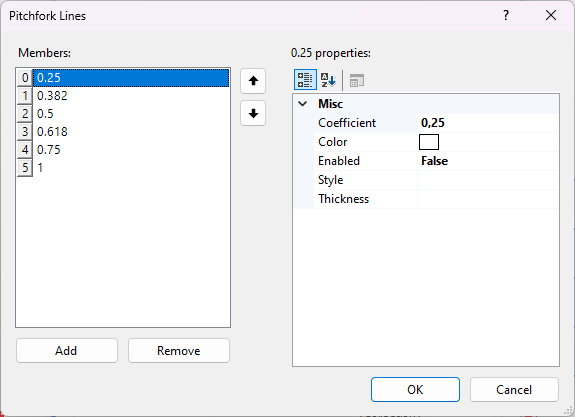

Impostazioni delle linee del Pitchfork

Per ogni linea parallela, sono presenti le seguenti impostazioni:

• Coefficient - Distanza relativa alla seconda linea di controllo dove posizionare il primo punto della linea: il valore deve essere compreso tra 0 ed 1

• Color - Colore della linea, se lasciato vuoto usa il colore generale del Pitchfork

• Enabled - Attiva/Disattiva il disegno della linea

• Style - Stile di disegno della linea, se lasciato vuoto usa lo stile generale del Pitchfork

• Thickness - Spessore della linea, se lasciato vuoto usa lo spessore generale del Pitchfork
