Parallel Channel

Parallel Channel

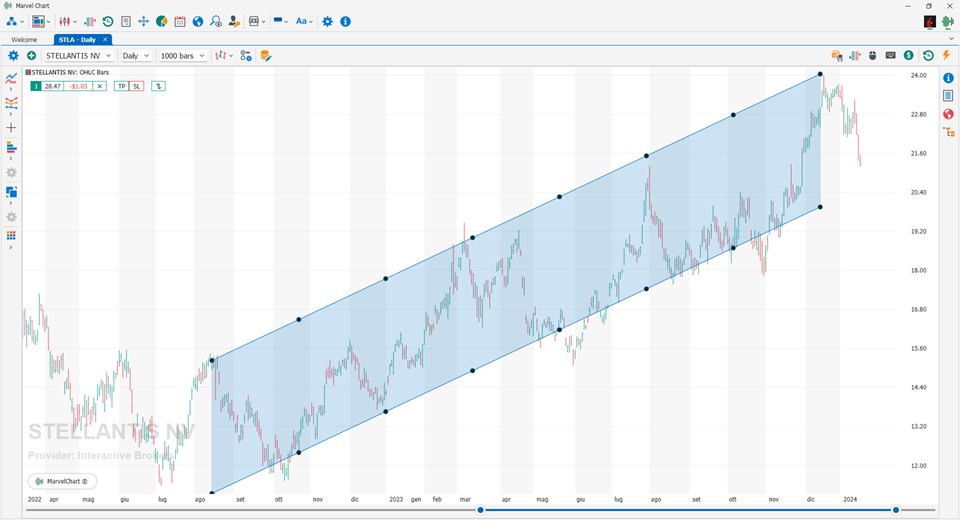

Rappresenta un canale costituito da 2 linee parallele che delimitano un’area di lavoro. Per aggiungere il canale al grafico è sufficiente cliccare nella posizione sul grafico dove si intende posizionarlo, tenere cliccato il pulsante del mouse e spostarsi verso il secondo punto di controllo che determina gli estremi della prima delle due linee parallele, e rilasciare il pulsante. Spostando ora il mouse in senso verticale si determina la posizione della seconda linea parallela, la cui inclinazione sarà sempre uguale a quella della prima. Un ulteriore click con il pulsante sinistro del mouse fissa la posizione della seconda linea e completa la procedura di inserimento del canale. Dopo aver aggiunto il canale al grafico è possibile modificarlo, cliccando su uno dei punti di controllo per selezionarlo e poi trascinandolo nella nuova posizione mantenendo premuto il pulsante sinistro del mouse. La dimensione del canale può essere modificata tenendo premuto il tasto CTRL e spostando uno dei punti di controllo.

Impostazioni

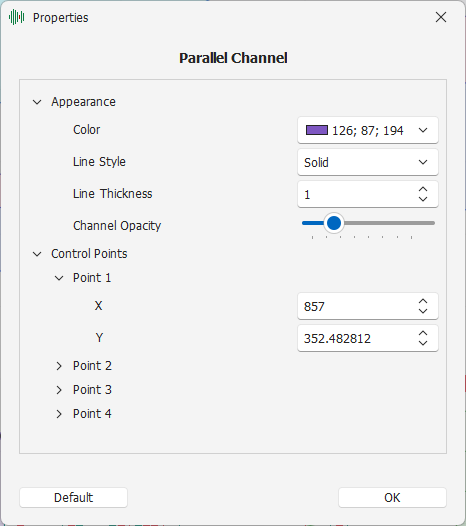

Parallel Channel Settings
  • Appearance - Impostazioni relative alla modalità di disegno

    • Color - Colore delle linee

    • Line Style - Stile di disegno delle linee

    • Line Thickness - Spessore delle linee

    • Channel Opacity - Opacità del canale racchiuso tra le linee

  • Control Points - Punti di controllo del canale

    • Point 1 - Primo punto di controllo del canale

      • X - Posizione relativa all'asse X, espressa come numero di barra

      • Y - Posizione relativa all'asse Y

    • Point 2 - Second punto di controllo del canale

      • X - Posizione relativa all'asse X, espressa come numero di barra

      • Y - Posizione relativa all'asse Y

    • Point 3 - Terzo punto di controllo del canale

      • X - Posizione relativa all'asse X, espressa come numero di barra

      • Y - Posizione relativa all'asse Y

    • Point 4 - Quarto punto di controllo del canale

      • X - Posizione relativa all'asse X, espressa come numero di barra

      • Y - Posizione relativa all'asse Y
