Assi X ed Y

Assi X ed Y

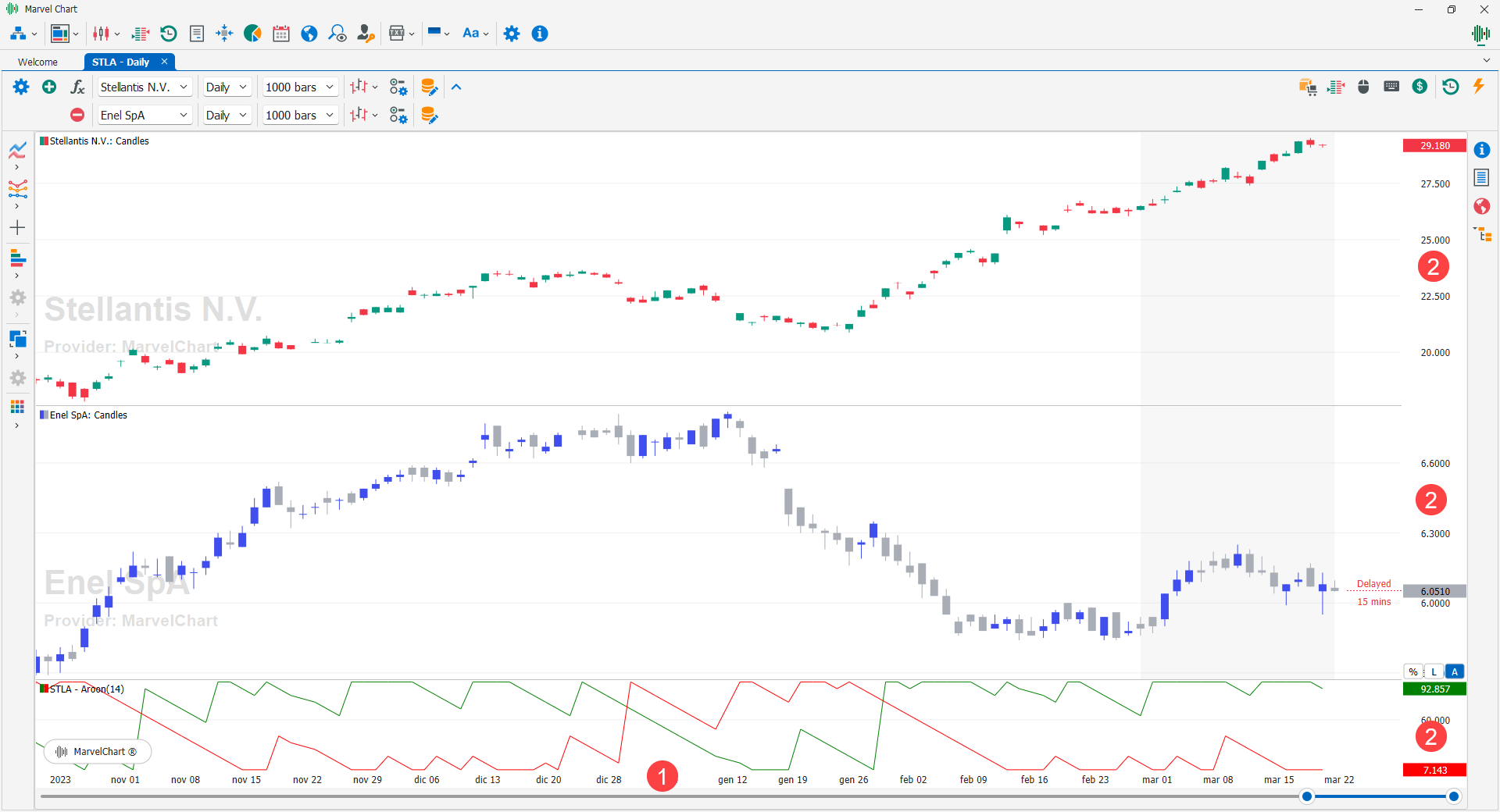

Nei Chart di MarvelChart agendo con il mouse sugli assi X 1 ed Y 2 si possono modificare diversi aspetti relativi al disegno delle serie storiche e degli indicatori applicati. Per ogni Chart è presente un singolo Asse X, mentre aggiungendo indicatori che hanno una scala a sé stante oppure aggiungendo un’altra serie storica tramite la funzione di comparazione possono essere presenti diversi pannelli, ciascuno con il proprio Asse Y.

Asse X

Asse X

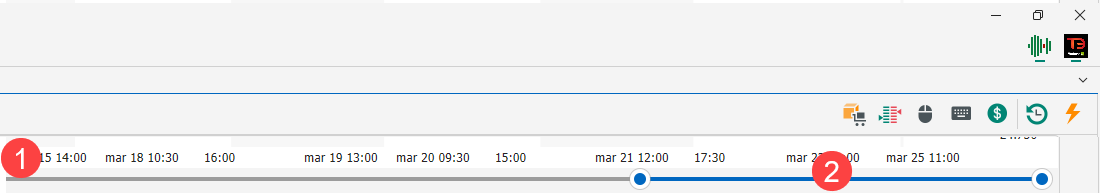

L’asse X 1 rappresenta l’asse del tempo. E’ costituito da una zona dove vengono indicate le date e gli orari dei dati storici, e da una barra di selezione del periodo 2, con la quale applicare uno zoom, ovvero scegliere il punto iniziale e finale da visualizzare sul Chart. La funzione di zoom sull’asse X è attivabile anche usando la rotellina del mouse. Usando lo scroll con la rotellina del mouse, uno scroll verso l’alto effettua un’operazione di Zoom In, cioè mostra meno dati. Al contrario, uno scroll verso il basso effettua un’operazione di Zoom Out, cioè mostra più dati. Quando si effettua uno scroll con la rotellina del mouse, sia Zoom In che Zoom Out, se è visualizzata l’ultima barra dei dati storici questa verrà mantenuta visibile. In entrambi i casi, tenendo premuto il tasto Ctrl sulla tastiera durante lo scroll, la posizione del mouse sul Chart verrà utilizzata come punto centrale dell’operazione di Zoom.

Asse Y

L’interazione con gli assi Y presenta diverse funzionalità che consentono di personalizzare in modo rapido la vista dei dati del Chart. Muovendo il puntatore del mouse sopra l’asse Y, nella sua parte inferiore appariranno tre pulsanti 1:

Asse Y
  1. Percentuale - Se attivo, la scala dell’asse sarà disegnata in percentuale, dove 0% corrisponde al primo valore visibile sul pannello del Chart, mentre gli altri valori saranno calcolati come differenza percentuale rispetto al valore iniziale. Per i pannelli con serie storiche, il valore iniziale è il prezzo Open della prima barra disegnata, mentre per i pannelli degli indicatori il valore iniziale è la media dei valori delle linee di uscita relativa alla prima barra disegnata sul Chart. Un’operazione di Zoom o Scroll sull’asse X implica il ricalcolo della scala percentuale dell’asse Y. Se questa opzione è spenta, i valori dell’asse Y sono espressi in prezzo/valore numerico degli indicatori;

  2. Scala Logaritmica - Se attivo, la scala dell’asse sarà disegnata usando una funzione logaritmica. Questa funzione risulta utile quando i valori visualizzati hanno un range molto elevato, attivandola verrà data più enfasi ai valori minori e meno a quelli superiori, rendendo più facilmente visibili anche variazioni di piccola entità. Se spento, la scala dell’asse sarà disegnata in modo lineare;

  3. Auto - Normalmente attivo, indica che il range dei valori visualizzati sull’asse è calcolata automaticamente in base ai dati visualizzati sul pannello del Chart. Dopo aver effettuato operazioni di Zoom e/o Pan sull’asse il pulsante Auto non risulterà attivo. Per reimpostare la scala automatica dell’asse cliccare sul pulsante Auto.

Per applicare uno zoom sulla scala degli assi Y è necessario muovere il cursore del mouse nell’area dell’asse stesso, quindi fare uno scroll tramite la rotellina del mouse. Uno scroll verso il basso applica uno Zoom In, mentre uno scroll verso l’alto applica uno Zoom Out. Oltre alle funzionalità di Zoom, è possibile eseguire anche funzioni di Pan sulla scala degli assi Y. Per eseguire un Pan, spostare il cursore del mouse sull’asse Y, quindi mantenere cliccato il pulsante sinistro del mouse, e muovere il cursore verso l’alto o il basso. Il valore sul quale si è cliccato viene mantenuto alla stessa posizione relativa rispetto al puntatore del mouse.

Last modified: 13 December 2024
