Speed Lines

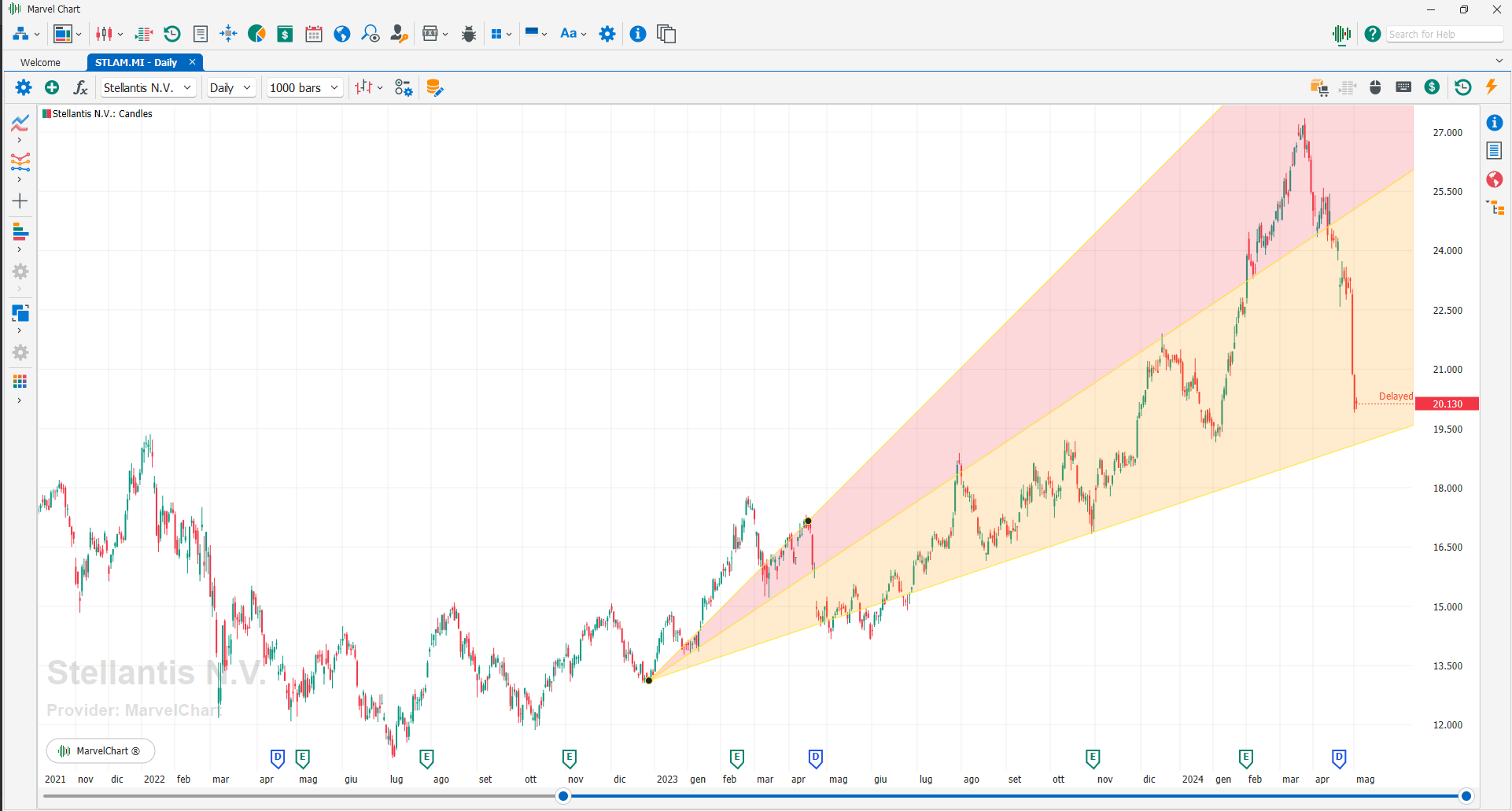

Le Speed Lines sono costituite da un ventaglio di 3 linee orientate da sinistra verso destra, e verso l’alto o verso il basso. Le linee sono disegnate a partire da un punto di origine comune e direzionate verso un secondo punto di controllo posizionato sul grafico. La linea che congiunge i due punti di controllo determina anche l’inclinazione delle altre due linee, che hanno un coefficiente angolare pari ad un terzo e due terzi del coefficiente angolare della linea disegnata sui punti di controllo. Per aggiungere le Speed Lines al grafico è sufficiente cliccare nella posizione sul grafico dove si intende posizionarle, tenere cliccato il pulsante del mouse e spostarsi sul secondo punto di controllo, ed infine rilasciare il pulsante. Dopo aver aggiunto le Speed Lines al grafico è possibile spostarle, cliccando sul punto di origine delle linee per selezionarlo e poi trascinandolo nella nuova posizione mantenendo premuto il pulsante sinistro del mouse. L’inclinazione delle linee è determinata dalla posizione del secondo punto di controllo nei confronti del punto di origine delle Speed Lines. Per modificare l’inclinazione delle linee è sufficiente selezionare e trascinare il secondo punto di controllo in una diversa posizione sul grafico.

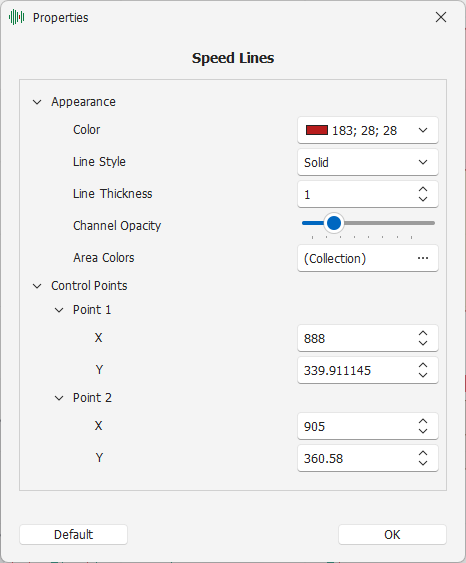

Impostazioni
Appearance - Impostazioni relative alla modalità di disegno
Color - Colore delle linee
Line Style - Stile di disegno delle linee
Line Thickness - Spessore delle linee
Channel Opacity - Opacità del canale racchiuso tra le linee
Area Colors - Elenco editabile dei colori utilizzati per disegnare le aree all'interno del canale
Control Points - Punti di controllo del canale
Point 1 - Primo punto di controllo del canale
X - Posizione relativa all'asse X, espressa come numero di barra
Y - Posizione relativa all'asse Y
Point 2 - Second punto di controllo del canale
X - Posizione relativa all'asse X, espressa come numero di barra
Y - Posizione relativa all'asse Y
