Flat Top/Bottom

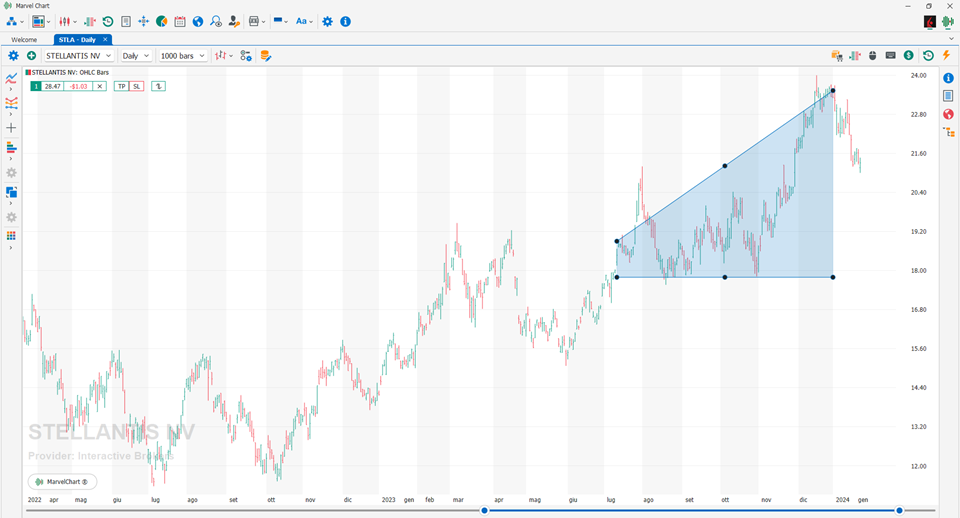

Rappresenta un canale costituito da 2 linee, di cui una orizzontale, che delimitano un’area di lavoro. Per aggiungere il canale al grafico è sufficiente cliccare nella posizione sul grafico dove si intende posizionarlo, tenere cliccato il pulsante del mouse e spostarsi verso il secondo punto di controllo che determina gli estremi della prima linea, e rilasciare il pulsante. Spostando ora il mouse in senso verticale si determina la posizione della seconda linea, che sarà sempre orizzontale. Un ulteriore click con il pulsante sinistro del mouse fissa la posizione della seconda linea e completa la procedura di inserimento del canale. Dopo aver aggiunto il canale al grafico è possibile modificarlo, cliccando su uno dei punti di controllo per selezionarlo e poi trascinandolo nella nuova posizione mantenendo premuto il pulsante sinistro del mouse.

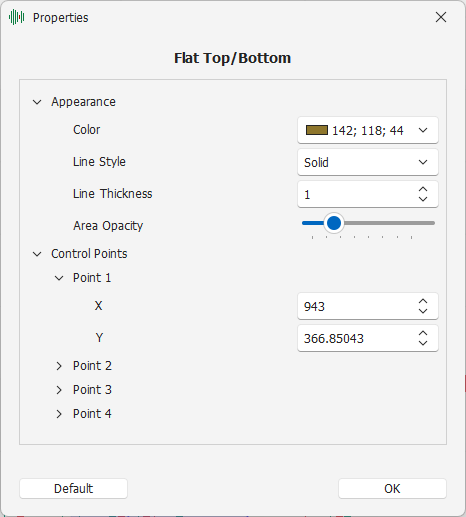

Impostazioni
Appearance - Impostazioni relative alla modalità di disegno
Color - Colore delle linee
Line Style - Stile di disegno delle linee
Line Thickness - Spessore delle linee
Area Opacity - Opacità dell'area racchiusa tra le linee
Control Points - Punti di controllo del canale
Point 1 - Primo punto di controllo del canale
X - Posizione relativa all'asse X, espressa come numero di barra
Y - Posizione relativa all'asse Y
Point 2 - Second punto di controllo del canale
X - Posizione relativa all'asse X, espressa come numero di barra
Y - Posizione relativa all'asse Y
Point 3 - Terzo punto di controllo del canale
X - Posizione relativa all'asse X, espressa come numero di barra
Y - Posizione relativa all'asse Y
Point 4 - Quarto punto di controllo del canale
X - Posizione relativa all'asse X, espressa come numero di barra
Y - Posizione relativa all'asse Y
